気象庁による高度利用者向けの緊急地震速報の受信警報装置です。
導入シェアＮＯ．１であった「デジタルなまず（ＳＨ２００Ｊ）」の製造中止に伴い、後継機として開発されました。
★「DPASS ＳＨ６００－Ｊ」パンフレット(PDF)
PDFファイルは AcrobatReader 6.0以上の環境が必要です
| DPASS 緊急地震速報受信端末 本体（親機） ≪ SH600-J ≫ | ||||

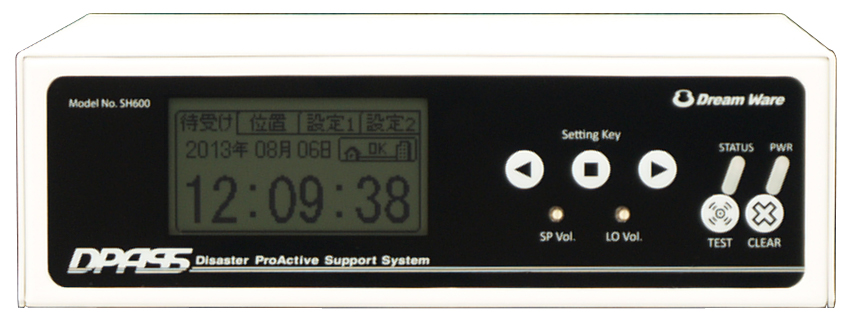

 DPASS ＳＨ６００－Ｊ親機 （外形寸法220mm×69.2mm×220mm） 通常時  緊急地震速報受信時  ※ＤＰＡＳＳ ＳＨ２００Ｊ（デジタルなまず）は販売終了しました。 |
名称 | DPASS 緊急地震速報受信端末 | ||
| 品番 | SH600-J | |||
| 本体外形寸法 | 巾220mm、高さ69.2mm、奥行き220mm (突起部除く) | |||
| 重量 | 1.9Kg | |||
| 電源電圧 | DC12V ACアダプタ使用（出力：DC12V, 1000mA以上) | |||
| 消費電力 | 待受2.0W 最大3.4W | |||
| 温湿度条件 | 操作時 0～40℃ 非動作時 -10～60℃ 湿度10～80%RH 結露なきこと | |||
| 電文受信方式 | IPｖ4インターネット常時接続環境でのTCP/IP方式 | |||
| 出力 | 外部制御出力 | (DO 1/2/3/4) | 無電圧ループ接点出力（A接点，B接点 設定可能） | |
| 定格電圧：38V，最大ピーク電圧：60V | ||||
| 定格電流：1000mA，最大ピーク電流：1000mA | ||||
| 内蔵音声出力 | (SPEAKER) | 2W | ||
| 外部音声出力 | (LINE OUT) | RCA-MONO，出力電圧：800mVp-p Max.，100KΩ不平衡 | ||
| 信号出力 | (DEBUG) | TTLレベル | ||
| 入力 | 電源 | (POWER) | AC100V (50/60Hz) DC12V-1000ｍA | |
| 外部音声入力 | (LINE IN) | RCA-MONO，入力電圧：800mVp-p Max.，100KΩ不平衡 | ||
| ネットワーク | (RJ-45) | 10/100Base-T | ||
| 配信サーバーとの通信ポート：9001 | ||||
| 外部接点入力 | (DI 1/2/3) | 電圧ループ接点出力に対応。 出力電圧：5V，出力電流：5mA | ||
| 機能 | 発報震度レベル設定 | 気象庁震度階級 １～７の間で設定 ※ 接点出力(DO)に限りキャンセル報での動作選択も可能 |
||
| 発報表現設定 | 詳細、曖昧１(カウントダウン有)、曖昧２(カウントダウン無) | |||
| 発報履歴の管理 | 過去４件 (震源地、端末発報内容がLCDから確認可能) 設定WEBから過去９０日分の受信履歴確認可能 |
|||
| 端末動作確認テスト | 震度レベル3段階（３、５強、７ 猶予時間20秒固定）ループ 設定WEBから詳細テスト条件設定可能 |
|||
| 固定IPの設定 | LCD画面及び設定用WEBから固定IP設定可能 | |||
| 告知アナウンス設定機能 | 地震発報後、避難誘導音声の設定可能 | |||
| 津波注意報・警報受信機能 | 津波注意報・警報受信可否設定が可能 | |||
| 端末スリープ設定機能 | 指定した時間帯に端末の受信機能を停止することが可能 | |||
| LINE OUTディレー機能 | 無し、1秒～10秒 選択 | |||
| 外部出力(接点出力)設定機能 | 接点出力のディレー、出力時間、出力方式設定が可能 ディレー：無し、100ms～900ms、1秒～10秒 出力時間：無し、100ms～900ms、1秒～60秒 120秒、180秒、240秒、300秒、連続、AF連動 出力方式：発報時出力、発報後出力 |
|||
| 音声スルー機能 | LINE IN音声をそのままLINR OUTへスルーパスする機能 緊急地震速報が発生した場合、LINE IN音声を遮断しLINE OUTから 発報動作を行い、発報が終了するとLINE IN音声の出力を再開する機能 |
|||
| 表示 /操作音 | LCD部 | (INFORMATION) | 端末設定情報および電文受信内容を表示 | |
| 赤LED | (POWER) | 電源供給状態およびハードウェア接続状態の確認 | ||
| 緑LED | (STATUS) | ネットワーク接続状態および電文受信の確認 | ||
| ブザー | ボタンの操作確認音 | |||
| 接続コネクタ | 電源 | 外径：6mm，内径：2mm | ||
| LINE OUT | RCA ピンジャック | |||
| LINE IN | RCA ピンジャック | |||
| DG-SERIAL | ?3.5 4極ジャック | |||
| DO | スクリューレス 3.5mmピッチ | |||
| DI | スクリューレス 3.5mmピッチ | |||
| 同梱内容 | 本体×1、本体滑り止めゴム足×4、壁掛けブラケット×1、ﾌﾞﾗｹｯﾄ固定用ネジ×5 壁掛け用ネジ×4、ACアダプタ×1、LANケーブル×1、コード固定具×3 保証書×1、セットアップガイド×１ |
|||
| オプション端末（子機） | ||
 オプションサウンドユニット 子機 （外形寸法60mm×60mm×60mm) |
名称 | オプションサウンドユニット |
| 品番 | SH600-J-S | |
| 本体外形寸法 | 幅60mm×高さ60mm×奥行60mm（突起部除く） | |
| 重量 | 111g | |
| 電源電圧 | DC6V ACアダプタ使用（出力： DC6V, 600mA） | |
| 消費電力 | 待受0.9W／最大2.8W | |
| 内蔵スピーカー出力 | 500mW×2 | |
| S H 6 0 0 - J との 通信方式 |
FM無線方式（ 到達距離室内約30m･参考値） | |
| ※子機の作動には必ず親機（SH600-J）が必要になります。 ※建物の構造によっては複数台の子機設置も可能です。 |
||
ＤＰＡＳＳオプション 拡張ユニット
| DPASS ＳＨ２００－Ｊオプション 新拡張ユニット ≪ SH220-J-O ≫ | ||||

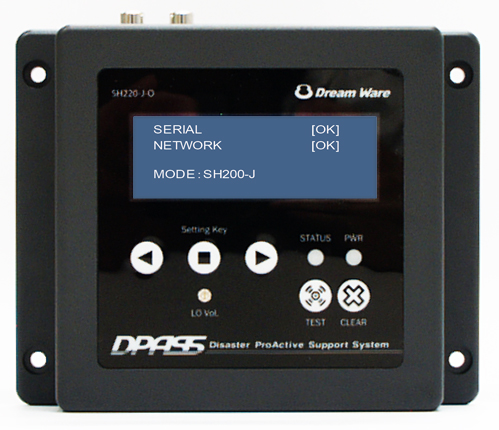

 拡張ユニット ＳＨ22０－Ｊ－Ｏ （外形寸法155.6mm×45mm×125.6mm） ※SH210-J-O（拡張ユニット）は 販売終了しました |
名称 | DPASS 拡張ユニット（DPASS SH200-J対応） | ||
| 品番 | SH220-J-O | |||
| 本体外形寸法 | 巾155.6mm、高さ45mm、奥行き125.6mm (突起部除く) | |||
| 重量 | 340g | |||
| 電源電圧 | DC6V ACアダプタ使用（出力：DC6V, 600mA以上) | |||
| 温湿度条件 | 操作時 0～40℃ 非動作時 -10～60℃ 湿度10～80%RH 結露なきこと | |||
| 通信方式 | シリアルデータ送受信方式 | |||
| 出力 | 外部制御出力 | (DO 1/2/3/4) | 無電圧ループ接点出力（A接点，B接点 設定可能）） | |
| 定格電圧：38V，最大ピーク電圧：60V | ||||
| 定格電流：1000mA，最大ピーク電流：1000mA | ||||
| 外部音声出力 | (LINE OUT) | RCA-MONO，出力電圧：800mVp-p Max.，5dBm（最大）/100KΩ不平衡 | ||
| 信号出力 | (DEBUG) | TTLレベル | ||
| 入力 | 電源 | (POWER) | AC100V (50/60Hz) DC6V-600ｍA | |
| 外部音声入力 | (LINE IN) | RCA-MONO，入力電圧：800mVp-p Max.，100KΩ不平衡 | ||
| 信号入力 | (DATA IN) | TTLレベル | ||
| 外部接点入力 | (DI 1/2/3) | 電圧ループ接点出力に対応 | ||
| 機能 | エリア選択 | 設置エリア選択 ※SH210-Jとの接続時のみ有効になります。 | ||
| 発報震度レベル設定 | 気象庁震度階級 １～７の間で設定 ※ 接点出力(DO)に限りキャンセル報での動作選択も可能 |
|||
| 発報表現設定 | 詳細、曖昧１(カウントダウン有)、曖昧２(カウントダウン無) | |||
| 端末動作確認テスト | 震度レベル3段階（３、５強、７ 猶予時間20秒固定）ループ | |||
| 冒頭音設定機能 | NHK、REIC、無音 選択 | |||
| 告知アナウンス設定機能 | 地震発報後、避難誘導音声の設定可能 | |||
| 音声出力ディレー機能 | 無し、1秒～9秒 選択 | |||
| 外部出力(接点出力)設定機能 | 出力時間：無し、300ms、1秒、5秒、10秒、30秒、60秒、90秒、120秒、 連続、AF連動 選択 出力方式：発報時出力、発報後出力 |
|||
| 音声スルー機能 | LINE IN音声をそのままLINR OUTへスルーパスする機能 緊急地震速報が発生した場合、LINE IN音声を遮断しLINE OUTから 発報動作を行い、発報が終了するとLINE IN音声の出力を再開する機能 |
|||
| 表示 / 操作音 |
LCD部 | (INFORMATION) | 拡張ユニット設定情報を表示 | |
| 赤LED | (POWER) | 電源供給状態およびハードウェア接続状態の確認 | ||
| 緑LED | (STATUS) | ネットワーク接続状態および電文受信の確認 | ||
| ブザー | ボタンの操作確認音 | |||
| 接続コネクタ | 電源 | 外径：6mm，内径：2mm | ||
| LINE OUT | RCA ピンジャック | |||
| LINE IN | RCA ピンジャック | |||
| DEBUG-SERIAL | ?3.5 4極ジャック | |||
| DATA-SERIAL | ?3.5 4極ジャック | |||
| DO | スクリューレス 3.5mmピッチ | |||
| DI | スクリューレス 3.5mmピッチ | |||
